1. Giới thiệu máy nén ly tâm đệm từ Danfoss Turbocor (Oil-Free Magnetic Bearing)
Máy nén ly tâm đệm từ Danfoss Turbocor là giải pháp công nghệ máy nén tiên tiến bậc nhất thế giới dành cho hệ thống máy làm lạnh nước (Water Chiller) công nghiệp. Điểm đột phá cốt lõi của Danfoss Turbocor là việc ứng dụng công nghệ đệm từ trường chủ động (Active Magnetic Bearings - AMB) kết hợp động cơ đồng bộ nam châm vĩnh cửu và biến tần tích hợp điều khiển kỹ thuật số.

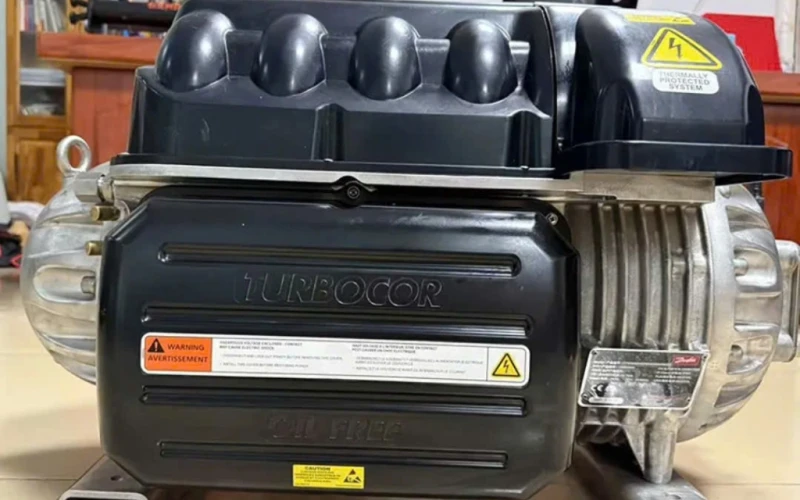

Hình 1: Mặt trước máy nén ly tâm đệm từ Danfoss Turbocor TT Series công nghệ Oil-Free hoàn toàn không dùng dầu
Ưu điểm vượt trội của máy nén đệm từ Danfoss Turbocor:
- Hoàn toàn không dùng dầu (100% Oil-Free): Trục động cơ quay tự do trong không gian từ trường, không tiếp xúc cơ khí, loại bỏ hoàn toàn hệ thống bơm dầu, bình tách dầu, két làm mát dầu và phin lọc dầu. Tránh triệt để nguy cơ dầu lẫn vào dàn bay hơi làm suy giảm hiệu suất truyền nhiệt.
- Hiệu suất năng lượng cực cao (IPLV vượt trội): Tiết kiệm từ 35% đến 50% điện năng tiêu thụ so với các dòng máy nén trục vít hoặc ly tâm truyền thống cùng công suất làm lạnh.
- Độ ồn và độ rung cực thấp: Nhờ cơ chế đệm từ không ma sát, độ ồn khi vận hành chỉ dưới 70 dBA, rất thích hợp cho bệnh viện, khách sạn, trung tâm dữ liệu và tòa nhà văn phòng cao cấp.
- Khởi động mềm êm ái: Dòng khởi động gần như bằng 0 (chỉ khoảng 2A), không gây sụt áp lưới điện nhà máy.

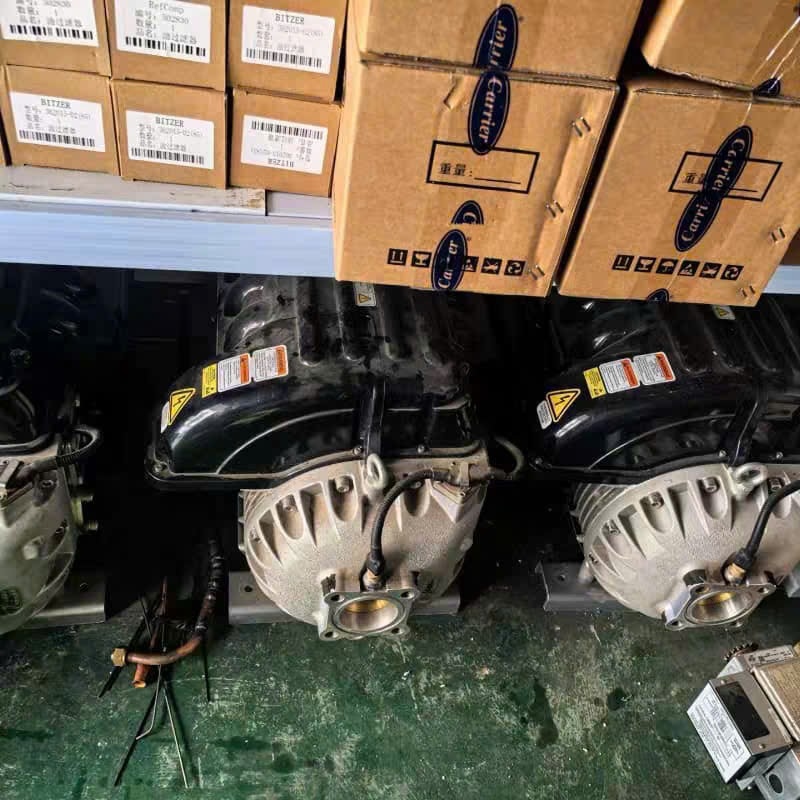

Hình 2: Cụm máy nén đệm từ Danfoss Turbocor lắp đặt đồng bộ tại xưởng

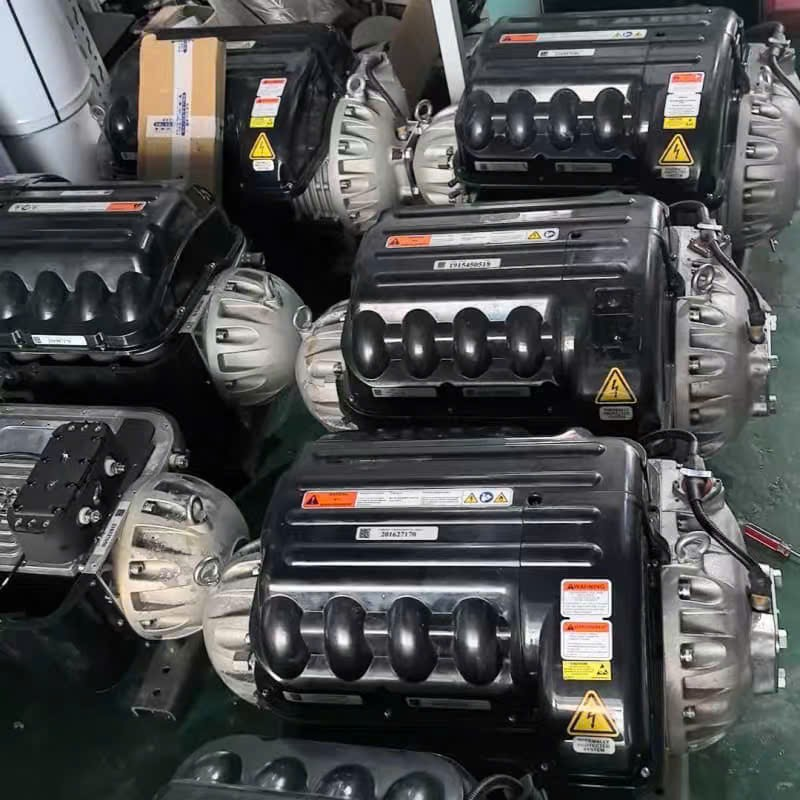

Hình 3: Tổng kho các model máy nén ly tâm đệm từ Danfoss Turbocor chính hãng tại Chilltech
2. Cấu tạo & chức năng các bo mạch của máy nén đệm từ Danfoss Turbocor
Để duy trì trục rotor lơ lửng ổn định ở tốc độ cực cao (từ 15.000 đến 48.000 vòng/phút), máy nén đệm từ Danfoss Turbocor được trang bị một hệ thống bo mạch vi điều khiển kỹ thuật số và bo mạch công suất biến tần cực kỳ tinh vi và phức tạp:

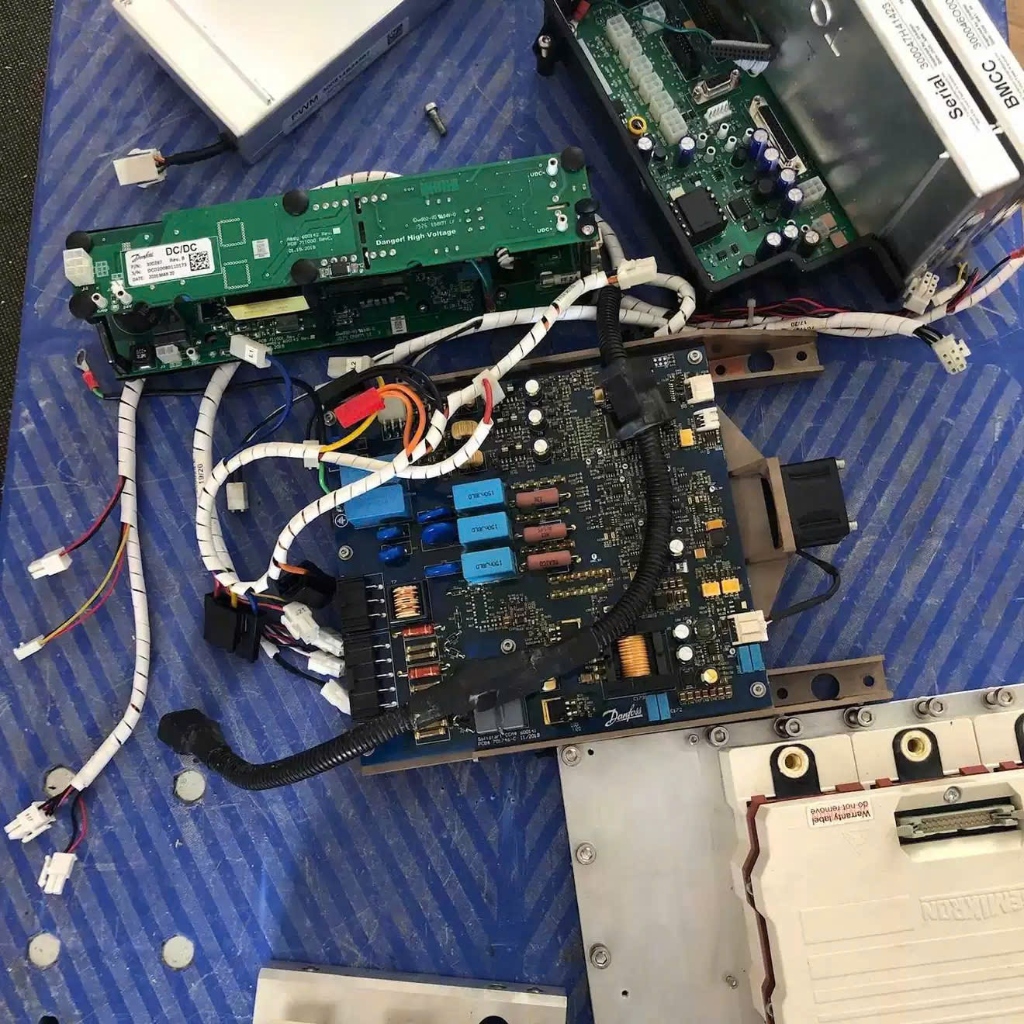

Hình 4: Chi tiết cụm bo mạch điều khiển BMCC, bo nguồn DC/DC và khối module công suất biến tần Semikron của máy nén đệm từ Danfoss Turbocor
Các khối bo mạch chủ chốt trong máy nén đệm từ:
1. Bo Mạch Điều Khiển Đệm Từ BMCC (Bearing Motor Controller Card)
Đóng vai trò "bộ não" trung tâm điều khiển từ trường. Bo BMCC liên tục thu thập tín hiệu từ các cảm biến vị trí tiệm cận (Position Sensors) với tần số lấy mẫu lên đến hàng trăm nghìn lần mỗi giây, sau đó tính toán và điều chỉnh dòng điện cấp tới các cuộn nam châm điện để giữ trục động cơ luôn nằm chính xác ở tâm từ trường trong mọi dải tải làm việc.
2. Bo Mạch Nguồn DC/DC Chuyên Dụng (DC/DC Power Supply Board)
Hạ áp và ổn định điện áp DC từ thanh cái Bus để cấp nguồn chuẩn cho các vi xử lý, cảm biến, mạch kích gate và các rơ-le an toàn. Bo mạch được thiết kế cách ly cao áp nhằm bảo vệ hệ thống điều khiển khỏi các xung nhiễu điện từ mạnh phát ra từ biến tần.
3. Bo Biến Tần Inverter & Module Công Suất IGBT Semikron
Điều khiển tốc độ quay của động cơ nam châm vĩnh cửu tốc độ cao. Sử dụng các module IGBT công suất thương hiệu Semikron cao cấp, tích hợp cảm biến nhiệt độ và bảo vệ quá dòng tức thời, giúp máy nén điều chỉnh công suất làm lạnh vô cấp theo phụ tải thực tế của nhà máy.
4. Hệ Thống Tụ Điện Dự Phòng Năng Lượng (Capacitor Bank)
Khi xảy ra sự cố mất điện đột ngột, hệ thống tụ điện này lập tức phóng điện nuôi mạch đệm từ trong vài giây, đồng thời chuyển đổi động cơ thành máy phát để hãm tốc an toàn, giúp trục hạ cánh êm dịu lên ổ đỡ phụ (Back-up Bearings) mà không gây trầy xước trục rotor.
3. Quy trình bảo dưỡng thiết bị & kiểm tra định kỳ hệ thống Chiller công nghiệp
Dù máy nén đệm từ không sử dụng dầu bôi trơn, việc bảo dưỡng thiết bị Chiller và kiểm tra định kỳ hệ sinh thái linh kiện xung quanh vẫn là yếu tố sống còn để đảm bảo hệ thống làm lạnh hoạt động bền bỉ, không dừng máy đột ngột:
Hình 5: Kỹ sư Cơ Điện Lạnh Chilltech thực hiện quy trình bảo dưỡng thiết bị Chiller công nghiệp thực tế tại phòng máy trạm
Các hạng mục bảo dưỡng thiết bị Chiller chuẩn kỹ thuật từ Chilltech:
- Kiểm tra và hiệu chuẩn cảm biến vị trí đệm từ: Kết nối phần mềm chuyên dụng Turbocor Service Monitoring Tool để đọc thông số khe hở từ tính, biên độ dao động trục và hiệu chỉnh lại tọa độ tâm rotor.
- Vệ sinh và kiểm tra hệ thống bo mạch điện tử: Dùng dung dịch chuyên dụng chống tĩnh điện vệ sinh bụi bẩn bám trên bo mạch BMCC, bo DC/DC và khối tản nhiệt biến tần; kiểm tra độ siết lực của các đầu cosse cáp nguồn chịu dòng cao.
- Đo kiểm tra cách điện cuộn dây Stator: Sử dụng đồng hồ Megohmmeter đo điện trở cách điện giữa cuộn dây motor và vỏ máy, ngăn ngừa nguy cơ phóng điện hoặc rò rỉ điện áp cao.
- Hút chân không và kiểm tra độ kín hệ thống: Sử dụng cụm bơm hút chân không chuyên dụng kiểm tra độ kín toàn bộ mặt bích, van tiết lưu điện tử và các đường ống môi chất lạnh.
- Bảo dưỡng dàn bay hơi & bình ngưng: Vệ sinh tẩy cặn ống đồng bình ngưng, kiểm tra hiệu quả trao đổi nhiệt và đo chênh lệch nhiệt độ nước vào/ra trạm Chiller.
4. Đơn vị cung cấp & bảo dưỡng thiết bị Chiller Chilltech
Công ty TNHH Cơ Điện Lạnh Chilltech tự hào là đơn vị hàng đầu tại Việt Nam chuyên phân phối máy nén ly tâm đệm từ Danfoss Turbocor, các dòng bo mạch điều khiển BMCC, bo nguồn biến tần chính hãng và cung cấp dịch vụ bảo dưỡng, sửa chữa Chiller công nghiệp trọn gói:
- 100% thiết bị, linh kiện và bo mạch có đầy đủ chứng chỉ nguồn gốc xuất xứ CO/CQ.
- Đội ngũ kỹ sư tay nghề cao, được đào tạo chuyên sâu về công nghệ máy nén ly tâm đệm từ và hệ thống điều hòa trung tâm.
- Đầy đủ máy đo kiểm hiện đại, thiết bị hút chân không công suất lớn và phần mềm phân tích chẩn đoán sự cố chuyên hãng.
- Phục vụ khảo sát và ứng cứu kỹ thuật 24/7 trên toàn quốc.
